خطوط انتقال گاز (Gas Pipelines) ستون فقرات صنعت انرژی و زیرساختهای حیاتی هر کشور محسوب میشوند. انتقال گاز طبیعی از میدانهای تولید و واحدهای پالایشگاهی به نیروگاهها، صنایع سنگین و شبکههای توزیع شهری، مستلزم مدیریت دقیق فشار، جریان و ایمنی است. به دلیل ماهیت پرخطر گاز و فشارهای عملیاتی بسیار بالا، طراحی، ساخت و بهرهبرداری از این خطوط نباید بر پایه تجربیات ساده، بلکه باید دقیقاً بر اساس استانداردهای بینالمللی معتبر انجام شود.
در این مقاله، به بررسی دقیقترین استانداردهای طراحی و اجرای خطوط انتقال گاز میپردازیم.
۱. بررسی تخصصی استانداردهای طراحی و ساخت
در پروژههای گاز، انتخاب استاندارد مناسب تعیینکننده سلامت کل سیستم است. سه استاندارد زیر، مثلث طلایی این صنعت هستند:
۱.۱. استاندارد ASME B31.8 (استاندارد طلایی طراحی)
استاندارد ASME B31.8 مرجع اصلی برای طراحی سیستمهای انتقال و توزیع گاز است. این استاندارد فراتر از یک دستورالعمل ساده، شامل محاسبات پیچیده مهندسی در موارد زیر است:
– محاسبات طراحی لوله (Pipe Design Calculations): تعیین قطر و ضخامت لوله بر اساس فشار طراحی (Design Pressure).
– تعیین ضریب طراحی (Design Factor): محاسبه ضریب ایمنی بر اساس کلاسبندی منطقه (Location Class) که در آن خط لوله عبور میکند.
– الزامات جوشکاری و اتصالات: مشخصات دقیق اتصال لولهها به هم و به تجهیزات.
– مدیریت ایمنی و بهرهبرداری: پروتکلهای مربوط به تعمیرات و بازرسیهای دورهای.
۱.۲. استاندارد API 5L (استاندارد تولید لوله)

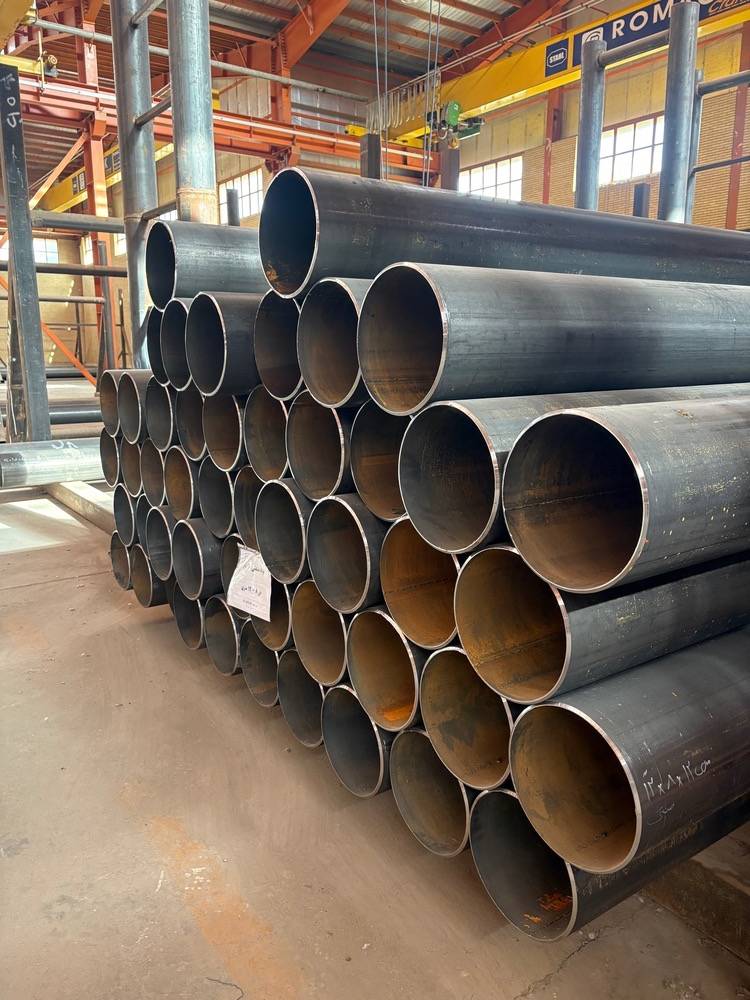

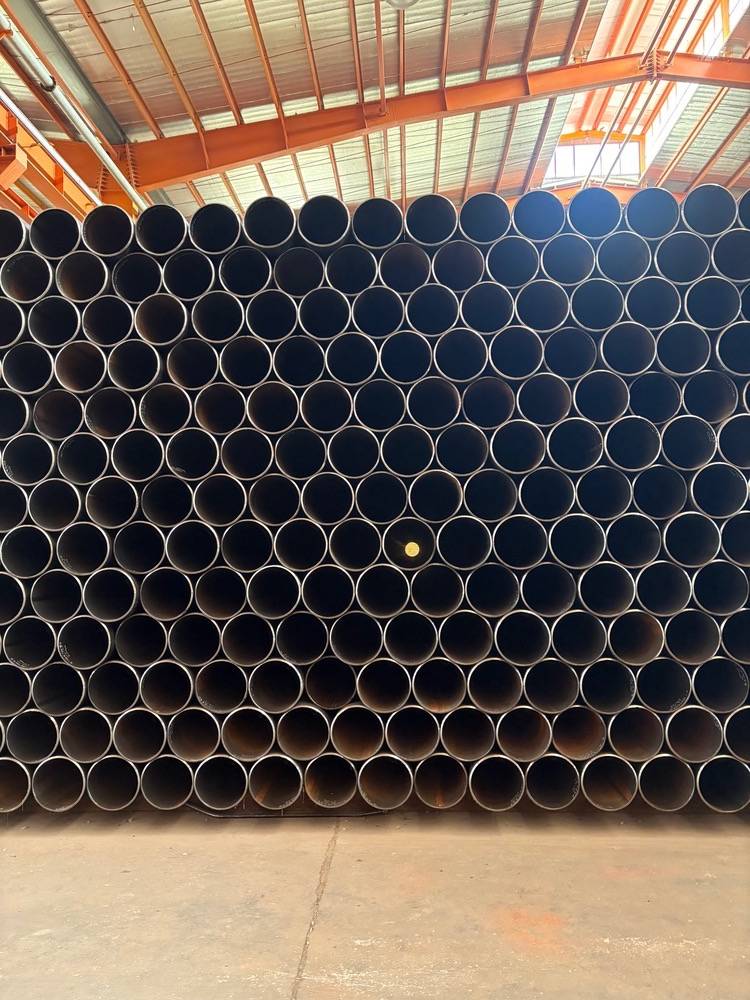

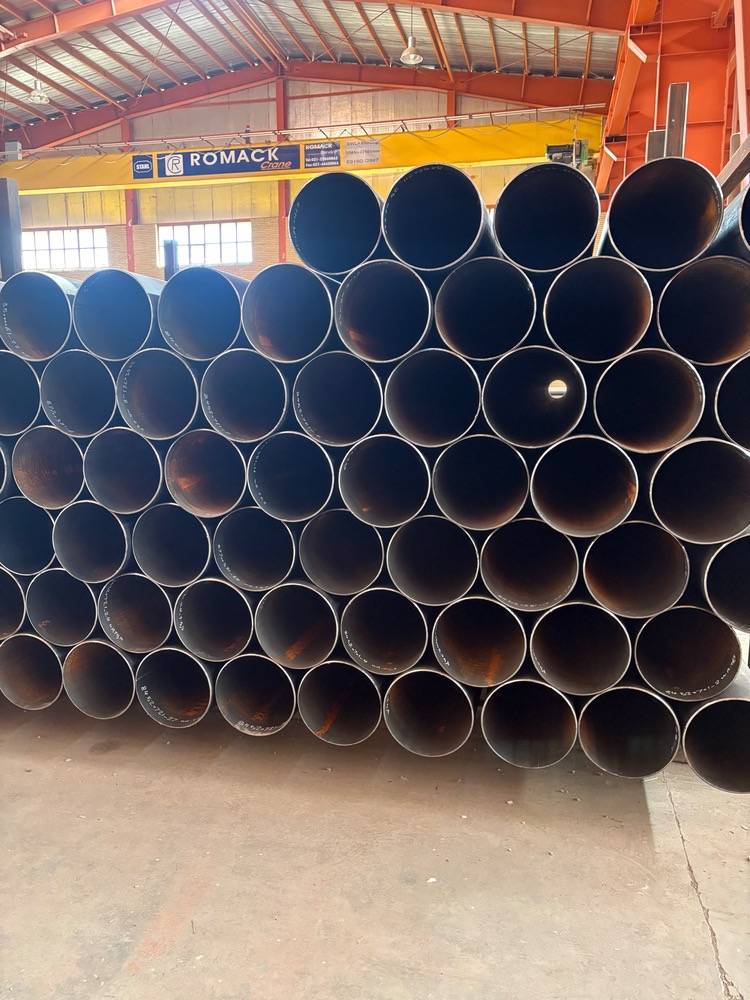

اگر ASME B31.8 به ما میگوید لوله چگونه باید طراحی شود، API 5L به ما میگوید لوله چگونه باید ساخته شود. این استاندارد مشخصات فنی لولههای فولادی (Line Pipe) را تعیین میکند:
مشخصات متالوژی: تعیین ترکیب شیمیایی برای تضمین قابلیت جوشپذیری و استحکام.
خواص مکانیکی:تعیین میزان مقاومت کششی (Tensile Strength) و نقطه تسلیم (Yield Strength).
– ردهبندی گریدها:شناسایی گریدهای پرکاربرد مانند X52, X60, X65, X70 که بر اساس سطح استحکام تعیین میشوند.
۱.۳. استاندارد ISO 13623
این استاندارد بینالمللی، نگاهی جامع به سیستمهای خط لوله دارد و در پروژههای بینالمللی برای یکپارچگی طراحی و ساخت (Design & Construction) به عنوان یک مرجع جایگزین یا مکمل ASME استفاده میشود.

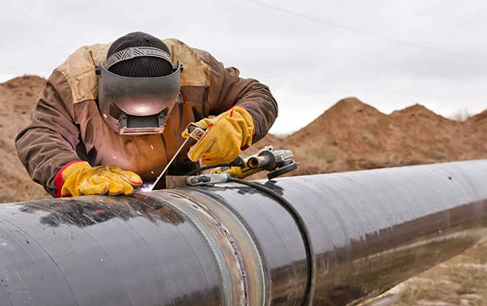

۲. الزامات کیفی در فرآیند جوشکاری (Welding Quality)
در خطوط انتقال گاز، “جوش” نقطه ضعف یا نقطه قوت سیستم است. هرگونه نقص در جوش میتواند منجر به فاجعه شود.
– تایید روشهای جوشکاری WPS: تمامی فرآیندهای جوشکاری باید مطابق با ASME Section IX باشند.
– تایید صلاحیت جوشکار PQR: جوشکاران باید آزمونهای سختگیرانهای را پشت سر بگذارند تا صلاحیت آنها در شرایط کاری واقعی تایید شود.
۳. پارامترهای کلیدی در طراحی مهندسی خط انتقال
طراحی یک خط لوله فراتر از انتخاب لوله است؛ این یک فرآیند چندجانبه است:
۳.۱. فشار کاری و فشار طراحی (Operating vs Design Pressure)
فشار عملیاتی باید همیشه کمتر از فشار طراحی باشد. مهندسان باید با در نظر گرفتن فشار ضربهای (Surge Pressure) و تغییرات دما، ضریب ایمنی مناسب را در محاسبات لحاظ کنند.
۳.۲. حفاظت در برابر خوردگی (Corrosion Control)
خوردگی، قاتل خاموش خطوط لوله است. برای مقابله با آن، از استراتژیهای دوگانه استفاده میشود:
1. حفاظت خارجی: استفاده از پوششهای پیشرفته مثل FBE (Fusion Bonded Epoxy) یا پوششهای پلیاتیلن.
2. حفاظت کاتدی (Cathodic Protection): استفاده از سیستمهای جریان هالته یا آندهای قربانی برای جلوگیری از واکنشهای شیمیایی با خاک.
۴. تستها، بازرسیها و کنترل کیفیت (QC/QA)
پس از اتمام عملیات اجرایی، خط لوله باید تحت آزمونهای سختگیرانهای قرار گیرد تا از سلامت آن اطمینان حاصل شود:
– تست هیدرواستاتیک (Hydrostatic Test): پر کردن خط با آب و اعمال فشار بسیار بالاتر از فشار کاری برای شناسایی نشتی یا تغییر شکل.
– تستهای غیرمخرب (NDT): استفاده از روشهایی مانند RT (پرتو ایکس)، UT (آلتراسونیک) و MT (ذرات مغناطیسی) برای بررسی کیفیت جوشها از درون.
– پایش خوردگی : نصب ابزارهای مانیتورینگ برای نظارت بر وضعیت سلامت لوله در طول عمر پروژه.
۵. ایمنی و استانداردهای جاری در ایران
در ایران، پروژههای بزرگ انتقال گاز تحت نظارت شرکت ملی گاز ایران (NIGC)* انجام میشود. این پروژهها ترکیبی از استانداردهای بینالمللی (ASME, API) و دستورالعملهای اختصاصی داخلی را رعایت میکنند تا با شرایط اقلیمی و زمینشناسی ایران سازگار باشند.
طراحی و اجرای خطوط انتقال گاز یک فرآیند پیچیده و حساس است که در آن کوچکترین خطا میتواند هزینههای سنگین جبرانناپذیری داشته باشد. رعایت دقیق استانداردهایی نظیر *ASME B31.8 و API 5L، استفاده از پوششهای ضدخوردگی پیشرفته و انجام تستهای غیرمخرب (NDT) دقیق، تضمینکننده ایمنی، طول عمر بالا و سودآوری پروژه خواهد بود
سوالات متداول( FAQ)
. تفاوت اصلی بین API 5L و ASME B31.8 چیست؟
استاندارد API 5L مربوط به مشخصات ساخت و کیفیت خودِ لوله است، در حالی که ASME B31.8 مربوط به نحوه طراحی، محاسبه ضخامت و نحوه اجرای سیستم انتقال است.
۲. چرا از تست هیدرواستاتیک در خطوط گاز استفاده میشود؟
برای اطمینان از عدم وجود نشتی در اتصالات و اطمینان از اینکه لوله میتواند فشارهای عملیاتی را بدون تغییر شکل یا شکست تحمل کند.
۳. مهمترین عامل در جلوگیری از خوردگی خطوط لوله چیست؟
ترکیب استفاده از پوششهای ضدخوردگی با کیفیت بالا و سیستمهای حفاظت کاتدی (CP).
